TOKO AWS A5.28 ER80S-Ni2 低合金 TIG/MIG ワイヤー
重要な低温用途向け高純度2.25%ニッケル合金ソリッドワイヤー。銅メッキまたはブライト仕上げが選択可能。優れた溶接性と放射線透過試験品質を維持しながら、-60℃までの卓越した衝撃靭性を提供するよう設計されています。
主な利点
- AWS A5.28 ER80S-Ni2 / ASME SFA-5.28 準拠 — 認証された化学成分と機械的性質の完全なトレーサビリティ。
- 最適化されたニッケル含有量 (2.00–2.75%) — 細粒鋼およびニッケル鋼に対して優れた低温靭性を保証。

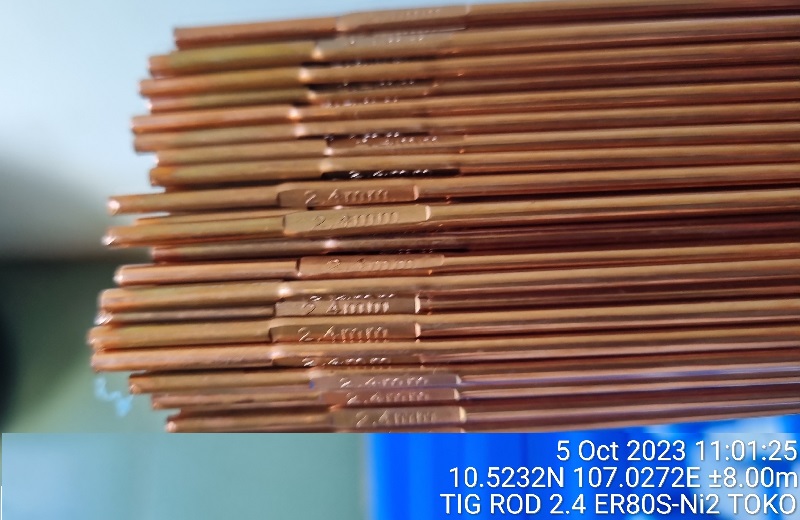

- 銅メッキまたはブライト仕上げ — TIG、MIG、SAWプロセスでの安定した送給性とアーク安定性。
- 放射線透過試験品質の溶接 — 低不純物レベル (P≤0.025%、S≤0.025%) で重要用途に対応。
- 卓越した衝撃靭性 — -60℃で≥27Jを保証。最も要求の厳しい極低温要件を満たします。

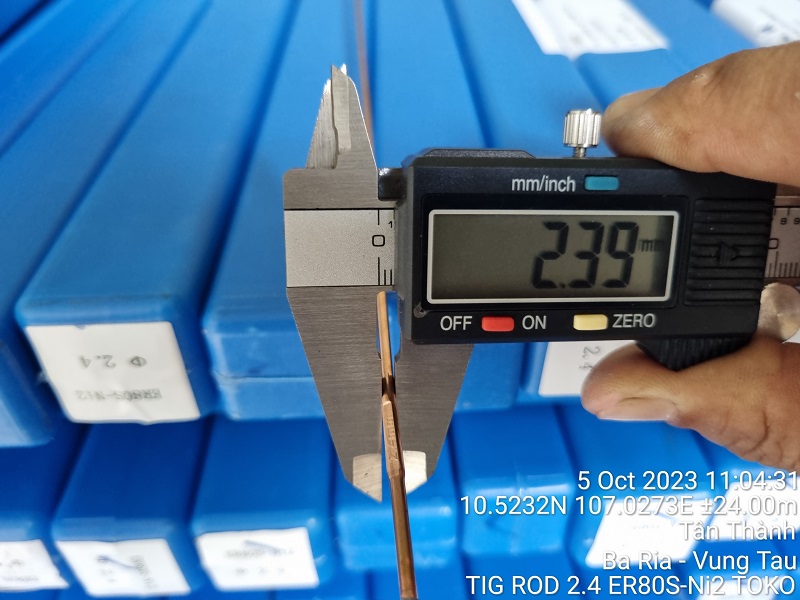

- 利用可能な直径： 1.6mm (1/16"), 2.0mm (5/64"), 2.4mm (3/32"), 3.2mm (1/8")、1000mmカット長またはスプールで提供。
極低温用途のための性能上の利点
- 低温靭性： -60℃までの優れたシャルピーVノッチ値。LNGおよび極低温サービスに最適。
- アーク安定性： TIGルートパスおよびMIG肉盛パスにおいて、スパッタが少なく、滑らかで安定したアーク。
- 溶接金属の清浄度： 低水素ポテンシャルと厳格な不純物管理により、割れのない溶接を実現。
- 機械的性質： 高い引張強度 (≥610 MPa) と良好な延性 (≥28% 伸び)。
- 汎用性： TIG、MIG、サブマージアーク溶接プロセスに適しています。
保証付き低温衝撃性能
TOKO ER80S-Ni2は、極低温サービスに対するAWS要件を上回ります
≥50J
代表的な衝撃値
≥27J
AWS要件
≥40J
TOKO代表値
AWS A5.28規格に従って独立試験所で試験済み。完全なトレーサビリティが利用可能です。
主要産業用途
ER80S-Ni2は、世界中の低温および細粒鋼加工における第一選択材料です。
LNG・極低温タンク
液化プロパン、ブタン、天然ガスの-60℃までの貯蔵および輸送。
圧力容器
化学、石油化学、発電産業向けの低温炭素鋼容器。
海洋プラットフォーム
北極圏および亜北極圏環境で優れた靭性を必要とする重要構造部品。
鉄道・輸送
A&Pブラケット、連結器、低温サービス条件向けコンポーネント。
その他の用途と産業
- 細粒鋼加工 (例：S355NL, S420NL, S460NL)
- 液化ガス用貯蔵タンク
- 極低温サービス用配管システム
- 寒冷地向け建設機械
- 寒冷地向け風力タワー
- 低温靭性を必要とする橋梁部品
- 原子力格納容器 (炉心関連以外) 構造物
技術仕様 (代表値)
化学成分 (%, 単一値は最大値)
| C | Mn | Si | P | S | Ni | Cu |
|---|---|---|---|---|---|---|
| 0.12 | 1.25 | 0.40–0.80 | 0.025 | 0.025 | 2.00–2.75 | 0.35 |
代表的分析値: C 0.05, Mn 0.81, Si 0.51, P 0.002, S 0.006, Ni 2.67, Cu 0.12
機械的性質 (溶接まま、TIGプロセス)
| 特性 | 値 |
|---|---|
| 引張強さ (MPa) | 610 (代表値 620–650) |
| 降伏強さ (MPa) | ≥520 (代表値 540) |
| 伸び (%) | ≥28 (代表値 30–32) |
| シャルピーVノッチ衝撃値 @ -60°C (J) | ≥27 (代表値 40–60) |
推奨溶接パラメータ (TIG、直径2.4mm)
| 電流 (A) | 電圧 (V) | ガス流量 (L/min) | 極性 |
|---|---|---|---|
| 80–140 | 10–14 | 8–12 | DCEN |
比較: ER80S-Ni2 vs ER70S-6 vs ER80S-D2
| 特性 | ER80S-Ni2 | ER70S-6 | ER80S-D2 |
|---|---|---|---|
| 合金系 | 2.25% Ni | C-Mn | Mo (0.5%) |
| 低温靭性 | 優れる (-60°C) | 普通 (-30°C) | 良好 (-40°C) |
| 引張強さ | ≥610 MPa | ≥480 MPa | ≥550 MPa |
| 代表的な用途 | 極低温、LNG | 一般加工 | 高強度用途 |
ER80S-Ni2は、低温靭性が主要な要件となる場合の最適な選択です。
保管と取り扱い
- ワイヤー： 乾燥した状態で元の包装のまま保管。開封後は3日以内に使用するか、防湿袋に再密封してください。
- 重要用途向け： 汚染を防ぐため、専用の清潔なTIG手袋とステンレス製ワイヤーブラシを使用してください。
- 水素吸収を避けるため、溶接前に開先面を十分に清掃してください。
認証 & 技術資料
TOKO ER80S-Ni2のバッチ固有のミルシート、溶接手順ガイドライン、安全データをダウンロードできます。
すべての認証はAWS A5.28 / ASME SFA-5.28に準拠し、第三者機関によって検証されています。試験レポートには、-60°Cでの完全な化学分析と衝撃データが含まれています。
本書に記載され、または別途参照されている情報は、保証なく「代表値」としてのみ提示されており、TOKO Corporationは、かかる情報に依拠することから生じるいかなる責任も明示的に否認します。機械的性質、溶着金属または溶接棒の組成、その他の特性に関する代表的なデータおよび試験結果は、所定の規格に従って製作および試験された溶接部から得られたものであり、特定の用途または溶接構造物において期待される結果であると見なされるべきではありません。実際の結果は、溶接手順、母材の化学組成と温度、溶接構造物の設計、製作方法など、多くの要因によって異なります。ユーザーは、意図する用途で使用する前に、適格性試験またはその他の適切な手段により、溶接材料と手順の適合性を確認することをお勧めします。
