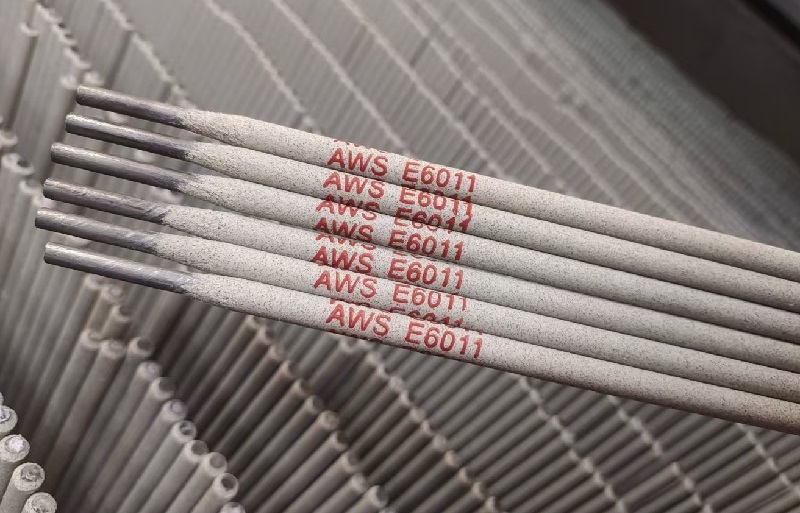

TOKO AWS A5.1 E6011 セルロースカリ溶接棒
炭素鋼の単層および多層溶接用に設計されたセルロース被覆溶接棒。強力な掘削アーク、深溶込み、全姿勢溶接能力を兼ね備え、パイプライン溶接、構造物建方、汚染表面の補修作業に最適です。
主な利点
- AWS A5.1 / SFA-5.1 準拠 — 完全なトレーサビリティと認証された機械的性質。
- セルロースカリ被覆 — 強力な掘削アークを提供し、ルート溶込みに最適。
- 全姿勢溶接対応 — 下向き、横向き、立向き上進/下進、上向き。
- 卓越した不純物耐性 — 錆、塗料、油、ミルスケールを通して溶接可能。
- AC または DC+ 対応 — 現場発電機や工場整流器で汎用性を発揮。
- 対応直径: 2.5mm (3/32"), 3.2mm (1/8"), 4.0mm (5/32")。
パイプライン・構造溶接のための性能メリット
- アーク力: 強力な掘削アークが開先ルート部の融合を保証。
- ファストフリーズ・スラグ: 急冷凝固により立向下進および上向き溶接に対応。
- スラグ剥離性: 薄く脆いスラグが容易に剥がれ、清掃時間を短縮。
- 表面許容性: グラインダー研磨が難しい現場補修に最適。
- 汎用性: 亜鉛メッキ鋼、塗装鋼、軽度の錆びた鋼にも対応。
E6011 vs. E6013: 主な違い
| 特性 | E6011 (セルロース系) | E6013 (イルミナイト系) |
|---|---|---|
| アーク特性 | 強力、掘削的、深溶込み | 柔らかく滑らか、浅～中溶込み |
| 溶込み深さ | 深い (ルートパスに最適) | 浅い (薄板に最適) |
| 姿勢対応 | 立向下進、上向きに優れる | 全姿勢良好、立向上進が容易 |
| 表面許容性 | 高い (錆、塗料、油) | 中程度 (軽い錆は可) |
| 代表的な用途 | パイプライン、構造、補修 | 一般製作、薄板、ホビー用 |
| 推奨スキルレベル | 中級 / プロ向け | 初心者 / 一般向け |
主な産業用途
世界中のパイプライン請負業者、構造物製作会社、メンテナンス要員から信頼されています。
パイプライン溶接
クロスカントリーパイプラインのルート、ホット、フィル、キャップパス。立向下進溶接に優れます。
構造鋼
梁、柱、トラスの現場建方。表面にミルスケールや軽い錆がある場合に最適。
重型機械修理
鉱山、建設、農業機械の補修 — 油に浸かった表面も溶け込みます。
造船・海洋
船体補修、甲板付属品、風や表面処理が難しい海洋構造物。
その他の用途
- 貯蔵タンク製作
- 亜鉛メッキ鋼の溶接
- 鉄道車両補修
- 現場メンテナンス・補修
- 橋梁建設 (重要度の低い箇所)
技術仕様 (代表値)
化学組成 (溶着金属)
| 元素 | 含有量 (%) |
|---|---|
| 炭素 (C) | 0.07 – 0.15 |
| マンガン (Mn) | 0.50 – 0.90 |
| ケイ素 (Si) | 0.15 – 0.30 |
| リン (P) | ≤ 0.025 |
| 硫黄 (S) | ≤ 0.020 |
機械的性質 (溶接まま)
| 特性 | 値 |
|---|---|
| 引張強さ (MPa) | 410 – 560 |
| 降伏強さ (MPa) | ≥ 330 |
| 伸び (%) | ≥ 22 |
| シャルピー衝撃値 @ -20°C (J) | ≥ 27 (代表値 40-60) |
溶接条件 (AC/DC+)
| 直径 (mm) | 電流 (A) 全姿勢 | 電流 (A) 下向き/水平 |
|---|---|---|
| 2.5 | 60 – 100 | 70 – 110 |
| 3.2 | 80 – 120 | 90 – 140 |
| 4.0 | 120 – 160 | 140 – 200 |
DC+ (直流逆極性) が最も安定したアークを提供。ACも十分な無負荷電圧があれば使用可能。
保管と再乾燥
| 状態 | 要件 |
|---|---|
| 未開封包装 | 乾燥場所に保管 (相対湿度 <60%) |
| 開封後の溶接棒 | 8時間以内に使用、または80-120°Cの保温器に保管 |
| 再乾燥 (湿気を吸った場合) | 250-300°Cで1時間 |
認証・技術資料
バッチ固有の材料証明書、安全データシート、溶接施工要領書をダウンロードいただけます。
すべての証明書は第三者検証済みであり、AWS A5.1 / ASME SFA-5.1に準拠しています。
