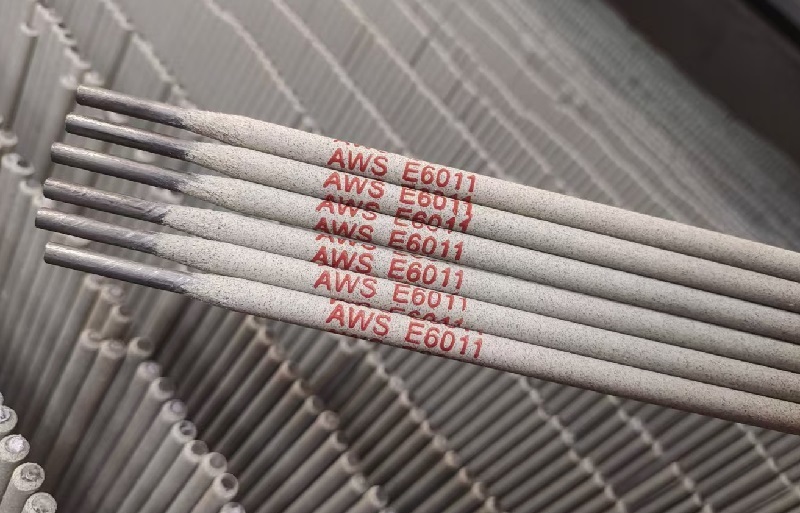

TOKO AWS A5.1 E6011 纤维素钾焊条
高性能纤维素钾焊条，专为低碳钢和碳钢的单道及多道焊接设计。强力挖掘电弧确保根部熔透，尤其适合管道焊接、结构钢现场安装及维修，对锈蚀、油污表面有出色的容忍度。
主要优势
- AWS A5.1 / SFA-5.1 认证 — 完全可追溯，机械性能经认证。
- 纤维素钾药皮 — 产生强力挖掘电弧，实现深熔深，尤其适合根部焊道。
- 全位置焊接能力 — 平焊、横焊、立向上、立向下、仰焊均表现优异。
- 对表面杂质容忍度高 — 轻松穿透锈蚀、油污、油漆或镀锌层。
- 交直流两用 — 适用于 AC 和 DC+（直流反接），灵活性高。
- 可用直径： 2.5mm (3/32")、3.2mm (1/8")、4.0mm (5/32")。
管道及结构钢焊接的关键性能
- 强力挖掘电弧： 深熔透，确保根部熔合，适合钝边对接。
- 快速凝固渣系： 适用于立向下和仰焊，尤其适合管道全位置焊接。
- 脱渣性： 薄渣易除，减少清渣时间。
- 表面适应能力： 对锈蚀、油污、镀锌层容忍度高，减少打磨工作量。
- 低温韧性： 满足 API 5L 等管道标准的冲击要求。
E6011 与 E6013 对比
| 特性 | E6011 (纤维素钾) | E6013 (金红石型) |
|---|---|---|
| 电弧特性 | 强力、挖掘、深熔深 | 柔和、平滑、浅熔深 |
| 熔深 | 深 (适合根部焊道) | 中等至浅 (适合薄板) |
| 全位置性能 | 极佳 (尤其立向下、仰焊) | 良好 (通用全位置) |
| 对表面杂质容忍度 | 高 (锈、油、漆) | 中等 (轻微锈蚀可接受) |
| 典型应用 | 管道、结构钢、维修 | 薄板、通用制造、装饰 |
主要工业应用
全球管道承包商、结构安装公司和维修专家信赖之选。
管道焊接
根部焊道、热焊、填充及盖面，尤其适合野外向下焊工艺。
结构钢安装
建筑框架、桥梁、塔架，深熔深确保重载结构完整性。
重型设备维修
矿山、建筑机械现场维修，容忍油污和锈蚀表面。
造船与海洋
船体修理、甲板附件焊接，适应室外风环境。
其他应用
- 储罐及压力容器（非关键）
- 镀锌材料焊接
- 农业机械维修
- 铁路车辆维修
- 一般现场 fabrication
技术规格
典型化学成份 (熔敷金属)
| 元素 | 含量 (%) |
|---|---|
| 碳 (C) | 0.07 – 0.15 |
| 锰 (Mn) | 0.50 – 0.90 |
| 硅 (Si) | 0.15 – 0.30 |
| 硫 (S) | ≤ 0.020 |
| 磷 (P) | ≤ 0.025 |
机械性能 (焊态)
| 性能 | 数值 |
|---|---|
| 抗拉强度 (MPa) | 410 – 560 |
| 屈服强度 (MPa) | ≥ 330 |
| 伸长率 (%) | ≥ 22 |
| 夏比冲击功 @ -20°C (J) | ≥ 27 (典型 40-60) |
推荐焊接参数 (AC 或 DC+)
| 直径 (mm) | 电流范围 (A) 全位置 | 电流范围 (A) 平焊/横焊 |
|---|---|---|
| 2.5 | 60 – 100 | 70 – 110 |
| 3.2 | 80 – 120 | 90 – 140 |
| 4.0 | 120 – 160 | 140 – 200 |
DC+ (直流反接) 提供更稳定电弧，AC 也可使用。
储存与再烘干
| 条件 | 要求 |
|---|---|
| 未开封包装 | 储存于干燥处 (<60% RH) |
| 已开封焊条 | 建议 4 小时内使用，或储存在 80-120°C 保温筒 |
| 再烘干 (如受潮) | 250-300°C 烘干 1 小时 |
认证与技术文档
下载批次特定的材料质保书 (MTC)、安全数据表 (SDS) 及焊接工艺指南。
所有证书均经过第三方验证，符合 AWS A5.1 / ASME SFA-5.1 标准。
