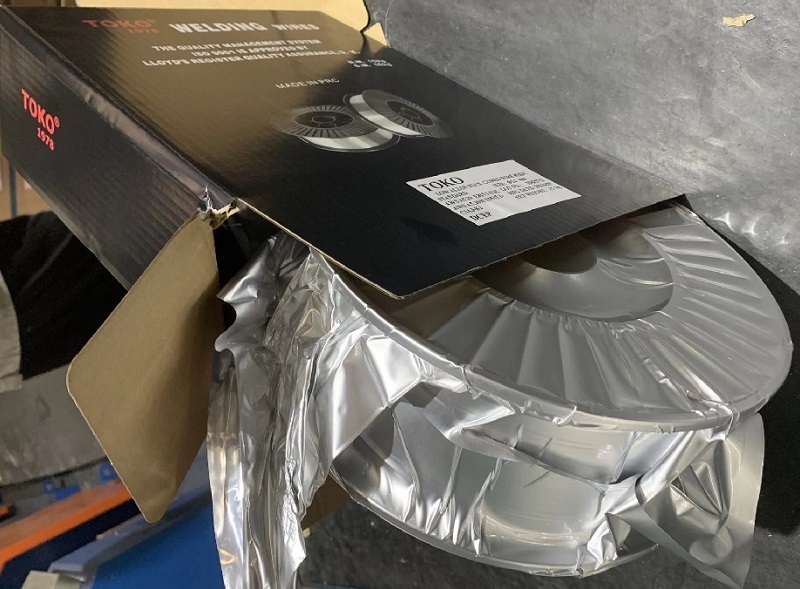

TOKO E71T-1C & E71T-5C フラックス入り溶接ワイヤ
軟鋼加工向けに精密設計されたCO₂ガスシールドワイヤ。卓越した溶接性、機械的特性、生産性を提供し、世界中の造船所や鉄工所で信頼されています。
主な利点
- AWS A5.20 / A5.36準拠 — 完全トレーサビリティと認証済み機械的性質。
- 100% CO₂用に最適化 (20–25 L/min) — 優れたアーク安定性と溶込み。
- 全姿勢対応 — 下向き、横向き、立向き上進、上向き。
- 高溶着率 — 製作・補修の生産性向上。
- 低スパッタ・容易なスラグ除去 — 溶接後清掃時間の短縮。
- 対応径： 0.8mm (0.032"), 1.0mm (0.039"), 1.2mm (0.047"), 1.6mm (0.063").
重要用途向け性能メリット
- アーク安定性： 滑らかで安定したアーク、ヒューム最小。
- 溶接外観： 細かいビード模様、アンダーカット最小。
- スラグ剥離性： 自己剥離または軽いチッピング。
- 靭性： E71T-5Cは-20°Cで優れたシャルピー衝撃値を達成。
- 汎用性： 薄板から厚板まで、単層・多層溶接に対応。
E71T-1C vs E71T-5C： プロジェクトに適しているのはどちら？
両方ともAWS要件を上回りますが、スラグ系と機械的特性にそれぞれ特徴があります。
🔹 E71T-1C (ルチル系)
- スラグ： ルチル系、急冷凝固
- 溶滴移行： 微細スプレー、非常に低スパッタ
- 操作性： 一般製作に最適
- 最適用途： 鉄骨、造船、橋梁
- 衝撃値： 27J @ -20°C (標準)
🔸 E71T-5C (塩基性系)
- スラグ： 塩基性（フッ化物）、良好な靭性
- 溶滴移行： スプレー/グロビュラー、深い溶込み
- 操作性： 要求の厳しい低温用途向け
- 最適用途： 海洋構造物、極寒配管、高衝撃
- 衝撃値： 標準で-20°Cにて47J以上
主要産業用途
北海プラットフォームからアジアの造船所まで、最も過酷な環境で実証済み。
海洋構造物・船舶
ジャッキアップリグ、FPSO上部モジュール、モジュール製作 — E71T-5Cは低温靭性が求められる場面で好まれます。
造船
船殻セクション、甲板、隔壁。E71T-1Cは高速・高品質な量産溶接に最適。
鉄骨構造物
高層ビル、スタジアム、橋梁 — 優れたX線品質と全姿勢での使いやすさ。
重機
油圧ショベル、クレーン、鉱山用トラック — 厚板向け高溶着率。
その他の用途・産業
- パイプライン現場周溶接 (CO₂使用)
- 貯蔵タンク製造
- 鉄道車両製造
- 圧力容器 (非コード) 組立
- 一般補修・メンテナンス
- 風力発電タワーセクション
- 閘門、洪水防護壁
技術仕様 (標準値)
化学成分 (%, 単数値は最大値)
| 元素 | E71T-1C | E71T-5C |
|---|---|---|
| 炭素 (C) | 0.06–0.12 | 0.04–0.10 |
| マンガン (Mn) | 1.2–1.75 | 1.1–1.6 |
| ケイ素 (Si) | 0.3–0.8 | 0.2–0.6 |
| リン (P) | ≤0.020 | ≤0.020 |
| 硫黄 (S) | ≤0.015 | ≤0.015 |
機械的特性 (溶接まま、100% CO₂)
| 特性 | E71T-1C | E71T-5C |
|---|---|---|
| 引張強さ (MPa) | 550–650 | 530–640 |
| 降伏強さ (MPa) | ≥430 | ≥410 |
| 伸び (%) | 24–28 | 25–30 |
| シャルピー衝撃値 @ -20°C (J) | ≥35 | ≥50 |
推奨溶接パラメータ (1.2mm / 0.047")
| 姿勢 | 電流 (A) | 電圧 (V) | ワイヤ突出し長 (mm) |
|---|---|---|---|
| 下向き/横向き | 200–280 | 26–30 | 15–20 |
| 立向き上進 | 150–200 | 22–25 | 12–18 |
| 上向き | 140–180 | 22–24 | 10–15 |
認証・技術文書
ロット別材料証明書、安全データシート、溶接施工要領書をダウンロードいただけます。
すべての認証は第三者検証済みであり、AWS A5.20 / A5.36に準拠しています。
