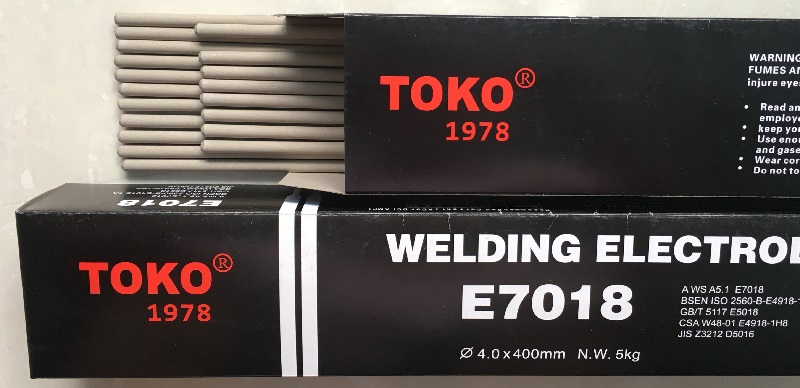

TOKO AWS A5.1 E7018 低水素系溶接棒
鉄粉入り低水素系溶接棒。炭素鋼・軟鋼の単層・多層溶接用。優れた機械的性質と滑らかな操作性、自己剥離性スラグを両立。
主な特長
- AWS A5.1 / SFA-5.1 準拠 — 完全トレーサビリティと認定機械的性質。
- 低水素設計 (H4) — 拡散性水素量 ≤4 ml/100g、拘束継手に最適。
- 全姿勢溶接可能 — 下向き、水平、立向き上進、上向き。
- 鉄粉添加 — 高溶着率と容易なスラグ剥離。
- 優れた低温靭性 — -30℃で≥27Jを保証、寒冷地での性能を発揮。
- 対応径: 2.5mm (3/32"), 3.2mm (1/8"), 4.0mm (5/32"), 5.0mm (3/16")。
重要用途向け性能メリット
- アーク安定性: AC/DC+共にスパッタ少なく安定したアーク。
- スラグ剥離: 多くの姿勢で自己剥離性に優れ、後処理時間を短縮。
- ビード外観: 細かいリップル、良好な濡れ、アンダーカット最小。
- 耐割れ性: 低水素含有により水素誘起割れ(HIC)を防止。
- 汎用性: 薄板から厚板まで、単層・多層に対応。
主な産業用途
耐震地域から極寒インフラまで、過酷な環境で実証済み。
構造鋼
梁、柱、橋梁、高層ビル — X線品質の高強度溶接。

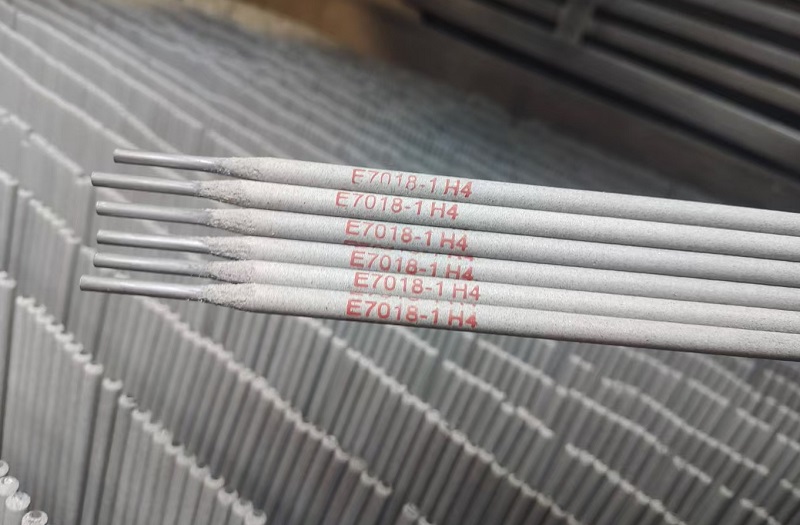

造船
船体組立、甲板、隔壁 — 立向き上進、上向き溶接で優れた性能。
圧力容器
低水素特性により、厚板や繰返し荷重部での割れを防止。
重機
ショベルアーム、クレーンブーム、鉱山機械 — 高応力下で信頼性を発揮。
その他の用途
- パイプライン補修・製作
- 貯蔵タンク、サイロ
- 鉄道車両製造
- 発電プラント部品
- 一般構造物製作
- オフショアモジュール
技術仕様
化学成分 (典型値、溶接金属)
| 元素 | 値 (%) |
|---|---|
| 炭素 (C) | 0.05 – 0.10 |
| マンガン (Mn) | 0.90 – 1.40 |
| ケイ素 (Si) | 0.40 – 0.80 |
| リン (P) | ≤ 0.020 |
| 硫黄 (S) | ≤ 0.015 |
| ニッケル (Ni) | ≤ 0.30 |
| クロム (Cr) | ≤ 0.20 |
| モリブデン (Mo) | ≤ 0.30 |
機械的性質 (溶接まま)
| 特性 | 値 |
|---|---|
| 引張強さ (MPa) | 490 – 590 |
| 降伏強さ (MPa) | ≥ 400 |
| 伸び (%) | ≥ 22 |
| シャルピー衝撃値 @ -30°C (J) | ≥ 27 (代表値 50-70) |
溶接条件 (DC+)
| 棒径 (mm) | 電流 (A) | 電圧 (V) |
|---|---|---|
| 2.5 | 70 – 110 | 22 – 24 |
| 3.2 | 90 – 140 | 23 – 26 |
| 4.0 | 130 – 190 | 24 – 28 |
| 5.0 | 180 – 250 | 26 – 30 |
ACも使用可能ですが、最適なアーク安定性のためDC+を推奨。
保管・再乾燥
| 条件 | 要件 |
|---|---|
| 未開封包装 | 乾燥場所に保管 (相対湿度 <50%) |
| 開封後 | 4時間以内に使用、または120-150°Cで保管 |
| 再乾燥 (吸湿時) | 300-350°Cで1時間 |
認証・技術資料
バッチ固有のミルシート、SDS、溶接要領書をダウンロードいただけます。
全ての認証は第三者検証済みであり、AWS A5.1 / ASME SFA-5.1に準拠しています。
